背景和意義



　　1.1 項目背景



　　目前在我國，大多數像博物館、紀念館等館場性的展覽場所，他們的辦公管理方式還停留在原始的初期水平上。但是這些公共活動的參與人員一般少則幾百，多則數萬人，這對于場館管理方的工作人員以及其活動管理都帶來極大考驗。雖然部分場館配置了計算機、接入了INTERNET網絡，但對于游客的第一印象——售驗票，大多數還采用傳統的手工管理方式。紙制的門票，雖然印制精美、有紀念意義，但大多還是被遺棄，污染著我們的環境；并且假票、廢票、人情票、一票復用等現象也時有發生，從而造成巨額經濟損失；由于各個售票點及驗票點相對獨立，無法實現信息共享，同時現行的門票制度套票現象；人工驗票效率低下；不能實時監控觀眾流量，導致人員過多帶來很大的安全隱患；閉館后的清場工作、銷售統計管理中的人為疏漏和滯后等問題，也長期困擾著經營管理者。



　　1.2 發展趨勢



　　為了避免傳統門票的弊端，采用集先進的RFID技術結合數據庫技術、通信和信息技術等諸多高科技技術為一身的電子門票已成為一種必然的趨勢。使用電子門票可以有效地解決各大活動場館票務和信息管理等傳統問題，實現了電子門票的售票、驗票、查詢、統計、報表等綜合控制與管理功能，對提高展會的綜合管理水平和提高管理效率有著顯著作用。RFID門票系統是采用先進的RFID技術結合通信、數據庫和信息管理技術，為場館管理者提供基于電子標簽實時數據采集的新型會展信息化系統。它的優勢主要體現在：



　　（1）為日常業務管理和項目決策，提供準確詳細的數據，為實現科學化管理提供有力支持。使會展的業務工作全部納入計算機統一管理，提高工作效率，堵住財務和票務發行的漏洞。

　　（2）解決票證防偽問題， 杜絕假票、人情票等不良行為帶來的經濟損失。



　　（3）rfid電子門票成本相對低，可重復利用。從長遠角度考慮，其成本相對較低。

　　

　　（4）提高購票檢票效率。規范售票、檢票過程，提高工作效率，提升管理水平和企業形象。



（5）rfid電子門票識別率高。全球唯一的ID編碼,信息識別準確率為99.7%以上，加上校驗位，誤讀率可達千萬分之一，且受外部環境影響小。



（6）rfid電子門票是當今門票應用的新技術、新科技，門票系統的必然發展趨勢，原有傳統系統紛紛進行更新換代成rfid電子門票系統，避免后期置換系統的浪費。



　　



　　2.架構和功能



　　2.1 系統原理



　　系統應該結合C/S和B/S模式進行開發，突出兩種方法的優點可以較快較好地實現系統需求。檢票設備推薦選用立式無障礙檢票機、手持檢票機、或常規檢票閘機，可實現自動檢票，并為游客提供文明、有序的通行方式。如果需要控制實時館內人數，可在出口處安裝帶計數功能的三輥閘。采用先進的RFID技術結合數據庫技術、定位技術、通信和信息技術等，有效地解決了場館票務和信息管理的問題。基于RFID技術的票務管理系統不但解決了傳統門票問題，更可在提高顧客滿意度、改善顧客體驗、為相關部門提供信息采集和可利用的增值服務等方面得到了革命性的突破。





　　2.2 系統架構



　　浦芯科技基于RFID的博物館電子門票管理系統由以下幾部分組成：

　　訂票系統：網上訂票；

　　售票系統：售票電腦、售票設備（打印機、掃描儀、讀寫卡器等） 、售票軟件等；

　　檢票系統：檢票電腦、智能檢票設備、通道閘機設備、檢票軟件等;

　　回收系統：回收電腦、售票設備、回收電子票軟件；

　　管理中心：計算機服務器、中心數據庫、票務管理軟件等；

　　其他設備：數據傳輸設備及網絡、通訊接口轉換器、UPS 后備電源等；





　　2.3 系統功能



　　RFID電子門票系統包括：訂票系統、售票系統、檢票系統、回收系統、系統管理。

主要包括：

* 團體、個人、學生等門票分類和定價設置；

 * 控制門票發售限制和場館準入的設置；

* 提供動態的數據查詢、統計及打印功能。

* 實時查詢館內人員流量和分布，在閉館前及時掌握第一手數據，方便工作人員清場；

　　* 數據報表或圖形方式統計比較各子館、各時間段人員流量，使管理者合理安排工作；

　　* 數據報表或圖形方式統計比較門票銷售情況，使管理者隨時掌握經營情況；

　　* 自動電子票回收判斷功能；

　　* 警報功能。





　　2.4 系統特點



　　系統特點：

　　保密性、防偽性： 采用先進的RFID技術，保證門票的唯一性和不可復制性，杜絕一票復用的現象；

　　便捷性： 客戶端采用B/S和C/S模式，人機操作界面友好，無需專門培訓，即可熟練掌握；

　　實時性： 數據實時采集，通過網絡連接，動態更新后臺信息數據庫。從而保證數據的實效性；

　　可靠性： 系統基于成熟的網絡架構技術，采用多級安全、冗余備份措施，保證系統長期、可靠的使用；

　　可擴展性： 系統采用模塊化設計，開放式后臺數據庫，便于與已有辦公系統的連接和功能擴展的定制開發。為全方位的數字化管理打下基礎。





　　3 硬件、軟件



　　3.1硬件配置



　　1、檢票設備多樣化，框架結構，集成度高，方便安裝和拆卸、維護和檢修；

　　2、選材方面：國產機芯，性價比高；

　　3、功能方面：使用TCP/IP網絡協議通訊方式傳輸，確保反應快速且穩定；

　　4、符合國家安防要求。





3.1.1 門票內置的無源標簽



　　1、芯片基本技術參數

? 容量為512位，分為16頁，每頁4個字節

? 每頁可編程鎖定為只讀功能

? 32位用戶可定義的一次性編程區域

? 384位用戶讀、寫區域

? 數據可保留5年，可循環擦寫10000次

? 唯一的7字節ID序列號

? 工作中心頻率：13.56MHZ

? 通信速率：106KBit/s

? 通訊協議：ISO/IEC 14443 A

? 防 沖 突：同一時間可處理多張卡

? 讀寫距離：在4~7cm（與天線有關）



2、內部結構

? 第0、1頁存放著卡的序列號等信息，只可讀。

? 第2頁為LOCK BYTES, 設置字節2和字節3對應的位可以將從第3頁到15頁單獨地鎖定為只讀區域。

? 第3頁為OTP，即一次性編程，初始值為0。可以通過寫命令來改變它的值，寫入的值和當前值進行位或操作得到新的值。這個過程是不可逆轉的。

? 第4到15頁為用戶讀/寫區域，初始值為0。

　　3.1.2固定讀寫器



　　1. 機械三道閘（CY-MAB-200）



　　斷電自動掉桿以開放通道，上電后自動上桿關閉通道，免除營業前人工關閉通道過程為人員提供文明、有序的通行方式，杜絕非法人員出入。

　　箱體：不銹鋼外殼，框架結構，堅固耐用。

　　外形尺寸： 長 1280*寬 280*高 980mm。 通道寬度： 560mm。

　　安全可靠、運行平穩、緩沖柔和、噪音小。

　　可與各種檢票機配合， 實現條碼票、 感應 rfid卡票、

　　指紋、二代證等檢票放行。

　　適用于旅游景區、博物館、展覽館、游泳館等場所

　　自動收卡退卡檢票機





　　2. 自動收卡退卡檢票機（CY-RCM-200）





　　自動收卡退卡檢票機， 包括 IC卡讀寫模塊、 自動收卡/退卡模塊、液晶顯示屏、語音模塊、彩色 LED 頂燈等部件。檢票時，將 IC卡門票插入檢票口，檢票機自動檢測是否需自動回收，多次卡或長期卡自動彈出；液晶屏顯示票號、票類、有效期、次數、通道過閘總人數等。





3. 閘機性能介紹



    經過分析項目需求，結合現場環境，定位等綜合因素，我們選用全不銹鋼的三輥閘機為本項目出入口控制專用通道閘機。



    （一）、適用范圍：三棍閘機能夠實現公共通道簡易的勸阻級訪問控制。設備的機械部分包含一個緊急控制裝置，在斷電時，水平位置的閘桿會自動落桿，保證通道通暢；當通電時，三閘桿需手動復位。具備多種不同的配置，可適用于所有建筑環境，并可解決行人出入口通道所有的控制問題。實現門禁、考勤、收費、票務綜合一卡通管理。



   （ 二）、特點:



    １、全部SUS304# 1.2mm不銹鋼板（包括里面所有支架都是不繡鋼）的全防雨箱體，數控沖壓，激光開孔，新穎美觀。

    ２、具有獨創的安裝表面（如讀卡器、指示燈安裝等），保證系統集成商的控制閘機設備在安裝時簡單、方便。

    ３、三棍轉閘機的機芯有自動調節液壓緩沖裝置，（低檔次三輥閘沒有此裝置）三棍閘在工作時，無噪音、無沖擊、閘桿自動減速回中。機芯表面是用黃色重鉻酸鹽電鍍。

    ４、可編用閘機控制、一個或二個方向控制（由用戶設置）。

    ５、底座用膨脹螺栓固定。



    （三）、技術參數:



    箱體：長1200mm*寬280mm*高98mm 桿長480mm 桿直徑40mm

    電源供應：單相 AC220V, 3A, 50/60Hz。

    控制電壓：DC24V，消耗: 40W。

    電磁：無殘磁，不磁化。

    減震器：液壓復位緩沖 ，無砰撞聲。

    工作環境溫度：-20℃~60℃。

    工作環境濕度：0~95%RH

    凈重：80kg。

    毛重：90kg。



    （四）、控制接口：



    二路（PASS1.PASS2）干接點（或電平）控制信號輸入對進出方向的電磁鐵及合法信號燈進行控制。

    二路(FAL1,FAL2) 干接點（或電平）狀態輸入對非法信號燈控制。

    二路DC12V（DOOR1,DOOR2）合法接入，可接任何控制器及各種消費機。五、閘機機芯: 機械閘機機芯是指用閘機在解除控制后三叉桿需要人力推桿放行；放行后另一根桿通過機芯的液壓減震裝置后停留在水平位置，需要再次解控后才能放行。推桿只需要0.5Kg的力。



    （六）、裝飾面蓋:Jzh-120 閘機箱體兩端提供了兩個個性化的裝飾面板，該裝飾板是用12mm厚的PVC材料做成的。標準的裝飾板是絲印有請放卡在此字樣，底色為白色，也可按客戶要求印刷。系統集成商可根據用戶的需求安裝不同的用戶介面，如感應卡讀卡器、磁卡讀卡器、指紋采集器、狀態指示燈、出門按鈕設備等。裝飾板的尺吋為：200mmX90mm



    （七）、操作說明:



    三棍閘機有三種不同的操作模式。



    1.所有上面操作模式包含一個應急設計, 在斷電時, 水平閘桿會開啟并自動下垂, 以保證 通道通暢。 1. 通道永遠暢通 (無障礙通道)

    2. 機械入口控制（手動單向通道）

   3. 電動入口控制（IC，ID，條碼等智能通道）



    所有上面操作模式包含一個應急設計, 在斷電時, 水平閘桿會開啟并自動下垂, 以保證通道通暢。（符合消防安全要求）。



    兩個方向的操作模式由上面的代碼來具體定義，和選擇的操作有關



    （八）、需客戶完成的工作:



    單相5A 220V電源，接地

    到控制設備的連接線 。（將控制器干接點（或電平）控制信號接入PASS1或PASS2）可能的土建工作和固定工作。

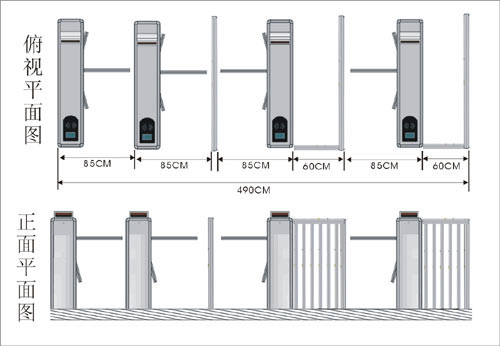

    安裝圖：
